Graphiques en temps réel

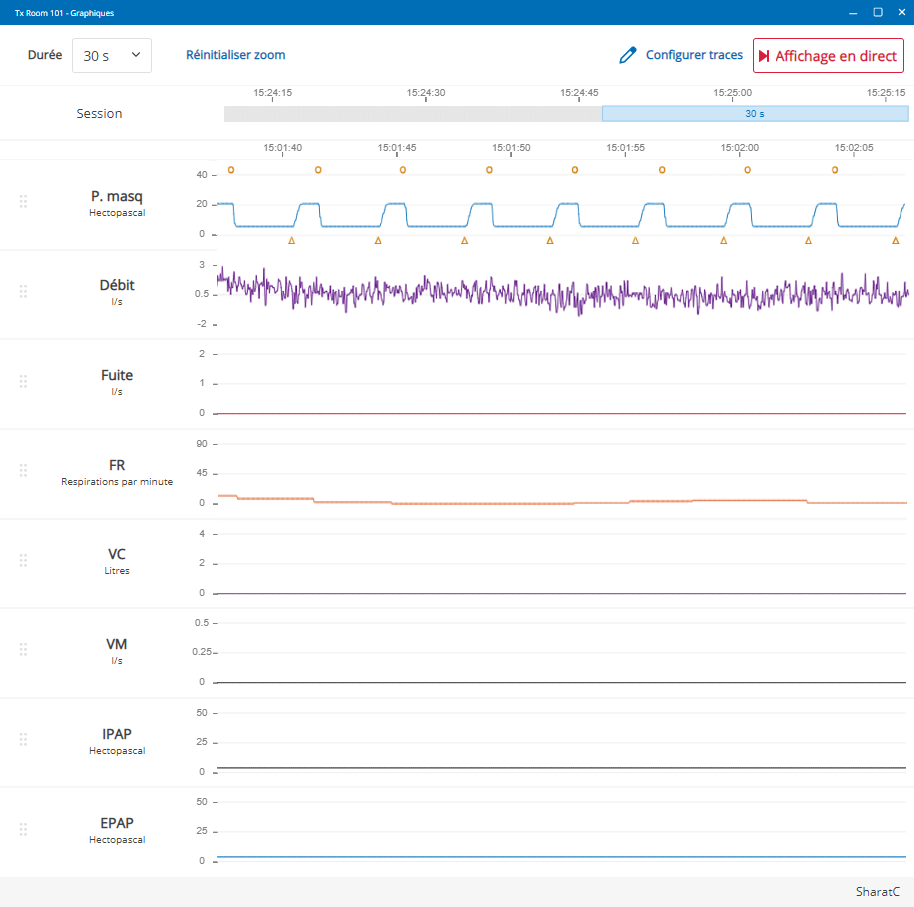

Les graphiques affichent les données d'un appareil dans un format graphique. Vous pouvez afficher des graphiques qui fournissent les données de l'appareil en temps réel au cours d'une titration.
Remarque : le bouton Activer les graphiques en temps réel doit d'abord être activé dans Options.
Cliquez sur l'icône de graphique
.Les graphiques affichés correspondent aux réglages appliqués sur l'appareil à pression positive.
Pour réorganiser les graphiques affichés en fonction des différents réglages, cliquez et faites glisser l'icône
Réglages optionnels pouvant être appliqués :
Durée : permet d'afficher entre 10 secondes et une heure de données.
Réinitialiser le zoom : retourne l'affichage à 30 secondes
Session : affiche trois couleurs
Bleu : indique la fenêtre actuellement visible
Blanc : indique qu'il n'y a pas de données enregistrées
Gris : indique les données non affichées.
Affichage en direct: retourne aux données actuelles.
Configurer traces : définit les graphiques affichés, les couleurs des graphiques et les paramètres.
Ligne verticale rouge du curseur : se positionne sur votre curseur et affiche une fenêtre contextuelle des valeurs de traitement pour cet horodatage.
Graphique Pression au masque
Les événements de déclenchement de l'inspiration et de passage en expiration s'affichent sur le graphique de la pression au masque en temps réel avec ces symboles :
Le repère de l'axe supérieur présente un cercle avec des événements CyclageSpontané (remplissage bleu), CyclageTiMinSpontané (remplissage violet), or CyclageTemporisé (contour orange) uniquement.
Le marqueur de l'axe inférieur présente un triangle avec les événements DéclenchementSpontané (remplissage bleu) ou DéclenchementTemporisé (contour orange) uniquement.
Icône | Description |
|---|---|
 | Cyclage spontané :le marqueur d'expiration spontanée indique une respiration cyclée par le patient (c'est-à-dire que le temps inspiratoire est compris entre Ti min et Ti max). |
 | Cyclage TiMin spontané: le marqueur de passage spontané en expiration en réponse à TiMin indique une respiration cyclée par le patient avec une inspiration maintenue jusqu'à TiMin. (c'est-à-dire un temps inspiratoire égal à TiMin). |
 | Cyclage temporisé: le marqueur d'expiration déclenchée en réponse à la durée indique le passage en expiration déclenché par l'appareil (c'est-à-dire un temps d'inspiration égal à Ti en mode PAC et T ou Timax en mode S et ST). |
 | Déclenchement spontané: le marqueur d'inspiration spontanée indique une respiration déclenchée par le patient. |
 | Déclenchement temporisé: le marqueur d'inspiration déclenchée en réponse à la durée indique une respiration déclenchée par l'appareil (c'est-à-dire une respiration délivrée en fonction de la fréquence de sécurité ou de la fréquence respiratoire réglée). |
